VISUELLE INSPEKTION

Visuelle Prüfung / Sichtprüfung

Unter der visuellen Prüfung, oder auch visuelle Inspektion, Sichtprüfung oder Sichtkontrolle – kurz „VT“ für „visual testing“ genannt, versteht man die rein optische Überprüfung eines Gegenstandes, Bauteils oder auch deren Teilabschnitte. Sie ist ein Prüfverfahren innerhalb der zerstörungsfreien Prüfung (ZfP) und gehört neben anderen zu den Oberflächenverfahren.

Eine VT-Prüfung kann nach der Endfertigung, als produktionsbegleitende Prüfung während der Fertigung (z.B. nach dem Schweißen, Zerspanen, etc.) oder auch als wiederkehrende Prüfung (z.B. die visuelle Prüfung von Rohrleitungen in Kraftwerken) erfolgen. Hierbei werden Qualitätsmerkmale wie Oberflächenbeschaffenheit, Fremdkörperfreiheit, bzw. Sauberkeit, Maßhaltigkeit und sonstige Merkmale überprüft und auf Abweichungen von zugrundeliegenden Vorgaben wie Normen kontrolliert.

In der Regel unterscheidet man zwischen der allgemeinen Sichtprüfung (Übersichtsprüfung) und der speziellen Sichtprüfung. Bei der Übersichtsprüfung werden die allgemeine Beschaffenheit sowie die äußere Sauberkeit kontrolliert. Bei der speziellen Sichtprüfung dagegen erfolgen intensivere Prüfungen wie z.B. die genaue Überprüfung einer Schweißnaht auf Unregelmäßigkeiten.

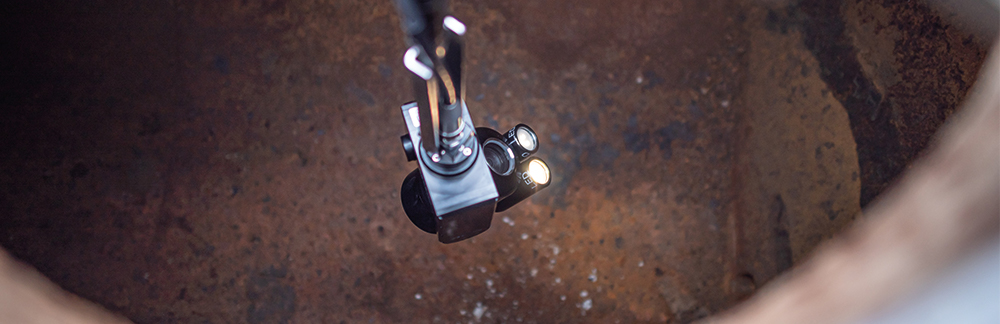

SNK in Behälter

Instrumente für die visuelle Prüfung

Zusätzlich wird noch zwischen der direkten und der indirekten Sichtprüfung unterschieden. Die direkte Sichtprüfung findet mit dem bloßen Auge statt, oder mit optischen Hilfsmitteln wie z.B. Boroskopen und Fiberskopen, die das Bild eins zu eins ohne Signalumwandlung übertragen. Bei der indirekten Sichtprüfung kommen Hilfsmittel wie Videoendoskope oder Kamerasysteme zum Einsatz, bei denen das Bild durch eine Video-Übertragung digital gewandelt wird.

Spezielle Anforderungen an diese Inspektionssysteme sind oftmals in Regelwerken oder Normen festgeschrieben. In der Regel liegt einer normgerechten Sichtprüfung auch eine Prüfeinweisung zugrunde, in der alle anzuwendenden Geräte und Hilfsmittel sowie Normen und Regelwerke aufgeführt sind.

Visuelle Inspektion mit Videoendoskopen

Übersichtsbild Videoendoskopie

Visuelle Inspektion mit Tank- und Rohrkameras

Übersichtsbild Tank & Rohrkamera

Visuelle Inspektion mit optischen Endoskopen

Übersichtsbild Klassischie Endoskopie

Visuelle Inspektion mit Flugdrohnen

Übersichtsbilder Drohnen

Visuelle Prüfung von viZaar

Mehr zum Thema visuelle Prüfung finden Sie in unserer Broschüre oder bei unseren Dienstleistungen zur visuellen Prüfung.

Broschüre

Kontakt

Sie benötigen persönliche Beratung zur visuellen Inspektion? Dann rufen Sie uns an unter 07432 98375-0 oder nutzen Sie unser Kontaktformular!
